基本信息：
項目名稱：阜陽創業水務有限公司電力監控系統的設計與應用
項目地點：安徽 阜陽
實施時間：2012年8月
項目簡介：

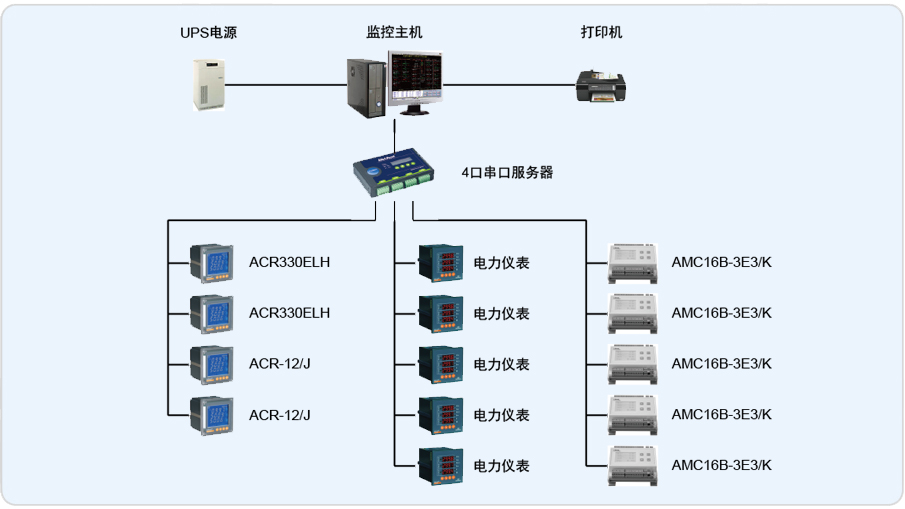

阜陽創業水務有限公司系天津創業環保集團的全資子公司，上海安科瑞電氣股份有限公司于2012年8月承接了阜陽創業水務智能配電監控系統項目，為該項目定制的電力監控系統為Acrel-2000。該電力監控系統是在阜陽創業水務有限公司原有變配電柜基礎上增加帶通訊接口的安科瑞多功能網絡電力儀表，將電網用電參數遠傳至監控中心，從而實現集中遠程監控和管理的一個高低壓配電改造項目。
該系統監控并記錄兩路10kV配電系統的供電質量和0.4kV配電系統的供電質量，能夠對電壓、電流、頻率、電能計量、功率因數以及供電連續性等性能參數實時監測和記錄，并實現事故異常報警、事件記錄和打印、統計報表的整理和打印、電能量管理、負荷監控及查閱歷史數據的功能，形成數據統計報表和圖形曲線以供直觀分析。
系統實現的功能：
系統具有CAD一次單線圖顯示高、低壓配電網絡的接線情況。主畫面可直觀顯示各回路的運行狀態，并具有回路帶電、非帶電及故障著色的功能。主要電參量直接顯示于人機交互接口并實時刷新。該系統可提供了實時曲線和歷史趨勢兩種曲線分析接口，通過調用相關回路實時曲線接口分析該回路當前的負荷運行狀況。具有標準的電能報表格式并可根據用戶需求設計符合其需要的報表格式，系統可自動統計。對所有用戶操作、參量越限及其它用戶實際需求的事件均具有詳細的記錄功能，包括事件發生的時間位置，當前值班人員事件是否確認等信息，參量越限等信息還具有聲音報警功能，同時自動對運行設備發送控制指令或提示值班人員迅速排除故障。
